名稱：ISE數字式競賽搶答器Basys2開發板verilog語言（代碼在文末下載）

軟件：ISE

語言：Verilog

代碼功能：

數字式競賽搶答器具體要求：

(1)設計一個可容納3組參賽的數字式搶答器,每設個按鈕,供搶答使用。

(2)搶答器具有第一信號鑒別和鎖存功能,使除第一搶答者外的按鈕不起作用。

(3)設置一個主持人“復位”按鈕。

(4)主持人復位后,開始搶答,第一信號鑒別鎖存電路得到信號后,有指示燈顯示搶答祖別,揚聲器發出12秒的音響。

5)設置一個計分電路,每組開始預置10分,由主持人記分,答對一次1分,答錯一次減1分。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

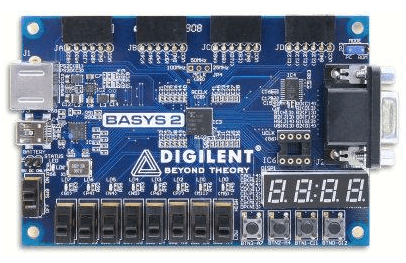

本代碼已在Basys2開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 仿真圖

Testbench

仿真圖

部分代碼展示:

module?qiangdaqi?(
input?clk,//時鐘
input?reset_p,//復位
input?add_key,//加分鍵
input?sub_key,//減分鍵
input?key_1,//搶答鍵
input?key_2,//搶答鍵
input?key_3,//搶答鍵
output?beep,//蜂鳴器
//3燈指示3個選手
output?led_1,
output?led_2,
output?led_3,
output?[3:0]?weixuan,//位選
output?[7:0]?duanxian//段選
);
//按鍵消抖
wire?add_score;
wire?sub_score;
key_debounce?iadd_key_debounce(
.?clk(clk),
.?button_in(add_key),//輸入
.?button_neg(add_score)//消抖后按鍵下降沿
);
key_debounce?isub_key_debounce(
.?clk(clk),
.?button_in(sub_key),//輸入
.?button_neg(sub_score)//消抖后按鍵下降沿
);
wire?[3:0]?qiangda;//正常搶答
wire?[2:0]?state;//輸出狀態
wire?[7:0]?score_1;//1號分?jǐn)?shù)
wire?[7:0]?score_2;//2號分?jǐn)?shù)
wire?[7:0]?score_3;//3號分?jǐn)?shù)
//搶答器控制模塊
qiandda_ctrl?i_qiandda_ctrl(
.?clk(clk),
.?reset_p(reset_p),
.?key_1(key_1),
.?key_2(key_2),
.?key_3(key_3),
.?beep(beep),
//3燈指示3個選手
.?led_1(led_1),
.?led_2(led_2),
.?led_3(led_3),
.?state_out(state),//輸出狀態
.?qiangda(qiangda)//正常搶答
);
//分?jǐn)?shù)統計模塊
score_crtl?i_score_crtl(
.?clk(clk),
.?state(state),//狀態
.?add_score(add_score),//加分鍵
.?sub_score(sub_score),//減分鍵
.?score_1(score_1),//1號分?jǐn)?shù)
.?score_2(score_2),//2號分?jǐn)?shù)
.?score_3(score_3)//3號分?jǐn)?shù)
);
//數碼管顯示
display?i_display(
.?clk(clk),
.?state(state),//狀態
.?qiangda(qiangda),//正常搶答
.?score_1(score_1),//1號分?jǐn)?shù)
.?score_2(score_2),//2號分?jǐn)?shù)
.?score_3(score_3),//3號分?jǐn)?shù)
.?weixuan(weixuan),//位選
.?duanxian(duanxian)//段選
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=278
