一、前言

1.1 項目介紹

【1】項目背景

隨著汽車工業的飛速發展和智能化技術的不斷突破，車載導航系統作為現代汽車不可或缺的一部分，在人們的日常生活中扮演著越來越重要的角色。它不僅能夠提供精確的路線導航，還能提供豐富的地理信息和娛樂服務，為駕駛者帶來了極大的便利和樂趣。

傳統的車載導航系統主要依賴于內置的地圖數據和GPS定位技術，但隨著移動互聯網的普及和智能設備的快速發展，用戶對車載導航系統的要求也在不斷提高。希望車載導航系統能夠具備更高的定位精度、更豐富的地圖信息、更便捷的操作體驗以及更強的可擴展性。

開發一款基于嵌入式技術的車載導航定位系統，以滿足現代用戶對高效、智能、個性化導航服務的需求，成為了當前行業發展的一個重要方向。本項目就是通過集成高性能的主控開發板、精準的GPS定位模塊以及強大的Qt開發框架，實現一個功能豐富、性能穩定、用戶體驗優越的車載導航系統。

【2】設計實現的功能

（1）實時定位與地圖顯示：通過外接的北斗GPS模塊，系統能夠?qū)崟r接收并解析衛星信號，獲取車輛的精確位置信息。這些信息將實時顯示在基于Qt開發的主界面上，與百度地圖API無縫對接，為用戶呈現清晰、準確的地圖畫面。

（2）路線規劃與導航：用戶可以通過主界面輸入目的地信息，系統根據百度地圖API提供的路徑規劃服務，計算出最優的行駛路線，并在地圖上進行高亮顯示。在導航過程中，系統能夠?qū)崟r追蹤車輛位置，提供轉向、距離等導航指令，確保用戶能夠準確、快速地到達目的地。

（3）地圖預覽與縮放：系統支持地圖的縮放和拖動功能，用戶可以根據需要調整地圖的顯示范圍，查看不同級別的地理細節。同時，系統還提供了多種地圖視圖模式（如白天模式、夜間模式等），以滿足用戶在不同場景下的使用需求。

（4）語音提示與交互：為了提升用戶體驗，系統集成了語音提示功能，能夠在關鍵導航節點（如轉彎、路口等）給予用戶語音指令，減少用戶操作干擾。此外，系統還支持通過語音指令進行簡單的交互操作，如查詢附近的餐飲、加油站等設施。

（5）個性化設置與偏好管理：用戶可以根據自己的使用習慣，在系統設置中調整界面風格、導航偏好等參數。系統還會記錄用戶的行駛歷史，為用戶提供個性化的推薦和服務。

（6）系統穩定性與擴展性：基于嵌入式Linux系統的開發框架，保證了系統的穩定性和可靠性。同時，開放式的架構設計使得系統易于擴展和升級，能夠隨時集成新的功能模塊和服務，滿足用戶不斷增長的需求。

本項目設計的基于嵌入式的車載導航定位系統，通過集成高性能硬件和先進的軟件開發技術，實現了實時定位、路線規劃、地圖預覽、語音提示、個性化設置等多項功能，為用戶提供了高效、智能、個性化的導航服務體驗。

【3】項目硬件模塊組成

（1）主控開發板：采用GEC6818開發板，該開發板搭載了三星Cortex-A53系列高性能八核處理器S5P6818，最高主頻高達1.4GHz。主控開發板作為整個系統的核心，負責處理導航定位系統的所有運算和控制任務，確保系統的穩定運行。

（2）GPS模塊：采用北斗GPS模塊，該模塊負責接收并解析衛星信號，獲取車輛的精確位置信息。通過與主控開發板的連接，將位置數據實時傳輸給系統進行處理和顯示。

（3）顯示屏：用于呈現地圖、導航指令以及其他相關信息。顯示屏與主控開發板相連，通過Qt開發的界面，將系統的各項功能直觀地展示給用戶。

（4）網卡： 用于上網，調用百度地圖，這是開發板本身自帶。

（5）語音播報模塊： 利用開發板本身的聲卡播放導航提示。

1.2 設計思路

（1）需求分析：對車載導航定位系統的需求進行深入分析。確定系統需要具備的功能，如實時定位、路線規劃、地圖顯示、語音提示等。同時，考慮到用戶的操作習慣和駕駛過程中的安全性，對界面的設計、交互的流暢性等方面也進行了充分考慮。

（2）硬件選型：根據需求分析的結果，選擇適合的硬件組件。主控開發板選用GEC6818開發板，其高性能的處理器和嵌入式Linux系統為系統的穩定運行提供了有力支持。GPS模塊選用北斗GPS模塊，以確保定位的準確性和穩定性。同時，選擇高質量的顯示屏和其他輔助模塊，以滿足系統的各項需求。

（3）軟件架構設計：采用Qt作為軟件開發框架，利用其強大的圖形界面開發能力和跨平臺特性，實現系統的主界面和各項功能。通過集成百度地圖API，實現地圖的加載、顯示和路徑規劃等功能。同時，設計合理的軟件架構，確保各個模塊之間的協同工作和數據傳輸的高效性。

（4）功能模塊劃分：將系統劃分為多個功能模塊，如定位模塊、導航模塊、地圖顯示模塊、語音提示模塊等。每個模塊負責實現特定的功能，并通過接口與其他模塊進行交互。這種模塊化的設計方式便于后期的維護和擴展。

1.3 系統功能總結

功能模塊	功能描述	技術實現與特點
實時定位	通過北斗GPS模塊獲取車輛精確位置信息。	利用北斗衛星導航系統，提供高精度、穩定的定位服務。
地圖顯示	在顯示屏上呈現百度地圖，展示地理信息。	集成百度地圖API，實現地圖的加載、縮放、拖動等功能。
路線規劃	根據用戶輸入的目的地，計算最優行駛路線。	利用百度地圖API的路徑規劃服務，提供多種路線選擇。
導航指引	提供轉向、距離等導航指令，輔助用戶駕駛。	實時追蹤車輛位置，根據規劃路線提供準確的導航指引。
語音提示	通過語音輸出導航指令和其他相關信息。	集成語音合成技術，實現人性化的交互體驗。
地圖預覽與縮放	支持地圖的預覽、縮放和拖動操作。	提供多種地圖視圖模式，滿足不同場景下的使用需求。
個性化設置	用戶可根據喜好設置系統界面和導航偏好。	提供豐富的設置選項，滿足用戶的個性化需求。
系統穩定性	確保系統在各種環境下的穩定運行。	基于嵌入式Linux系統開發，具備高度的穩定性和可靠性。
擴展性	系統設計易于擴展和升級，適應未來需求變化。	開放的架構設計，支持新功能模塊和服務的集成。

1.4 原理圖

二、Linux下Qt開發環境搭建

養老院出行管理系統項目是在Linux下開發，接下來需要搭建Linux下的開發環境。

（1）第一步，安裝VM虛擬機

（2）第二步，在VM虛擬機里安裝Ubuntu18.04系統

（3）第三步，在Ubuntu18.04系統里安裝QT開發環境

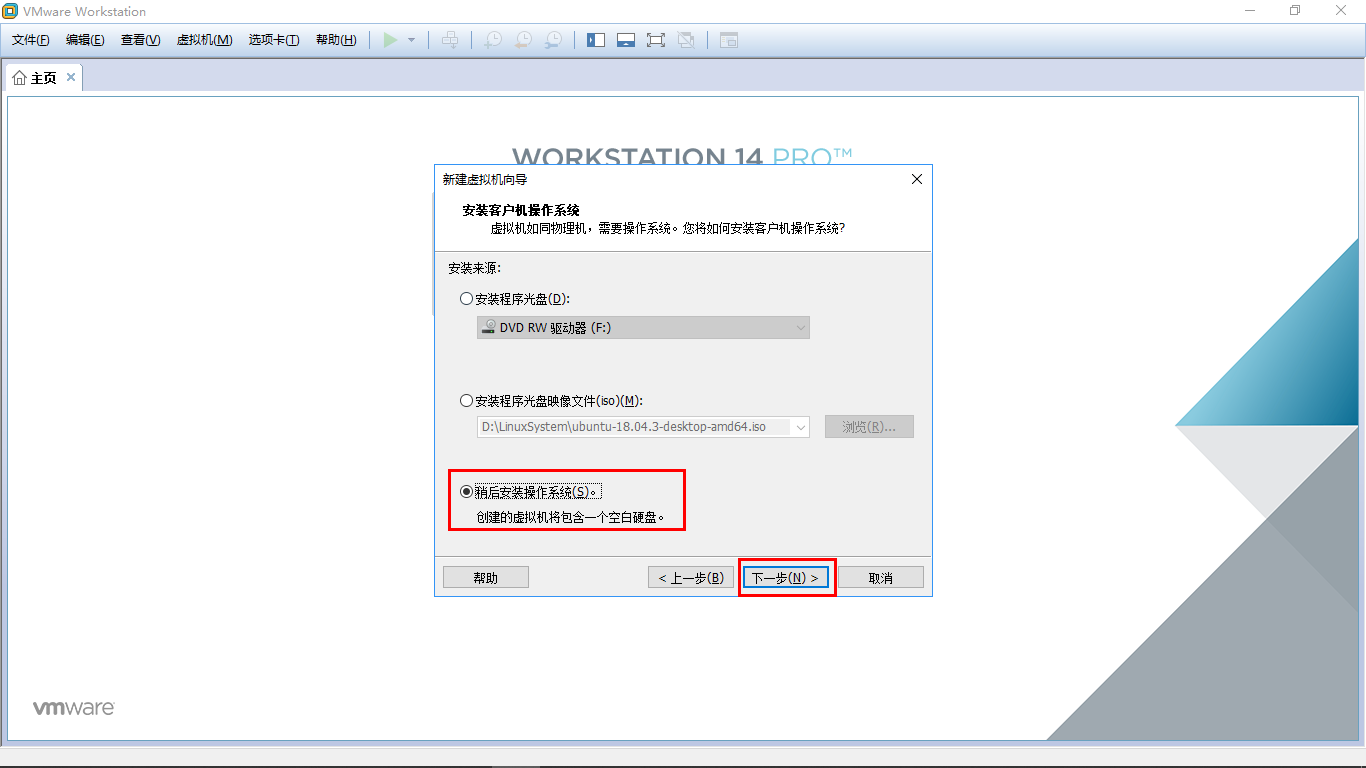

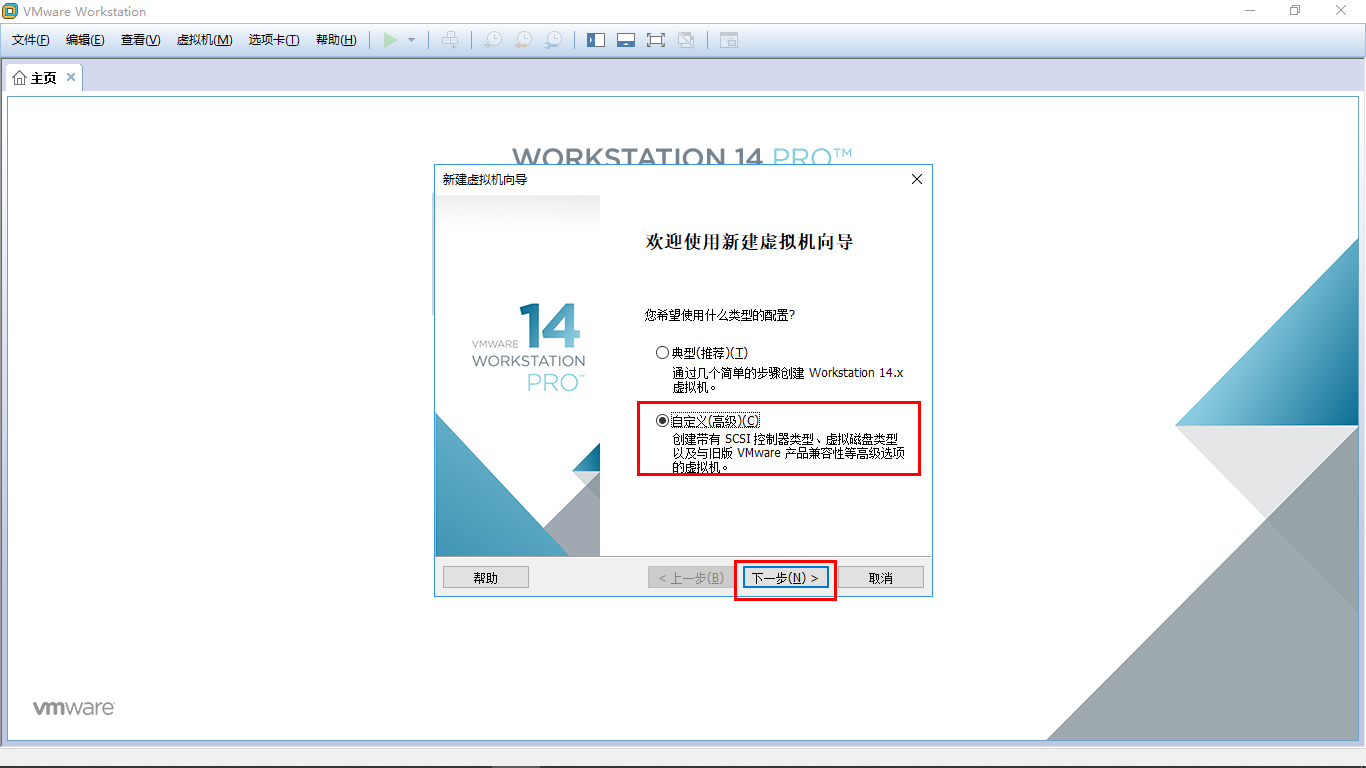

2.1 安裝VMware虛擬機軟件

VMware軟件下載地址: https://www.vmware.com/products/workstation-pro/workstation-pro-evaluation.html

當前電腦使用的vmware版本為: 15.5

2.2 安裝Ubuntu18.04系統

18.04最新長期支持版本: http://mirrors.aliyun.com/ubuntu-releases/18.04/

2.3 安裝Qt5.12開發環境

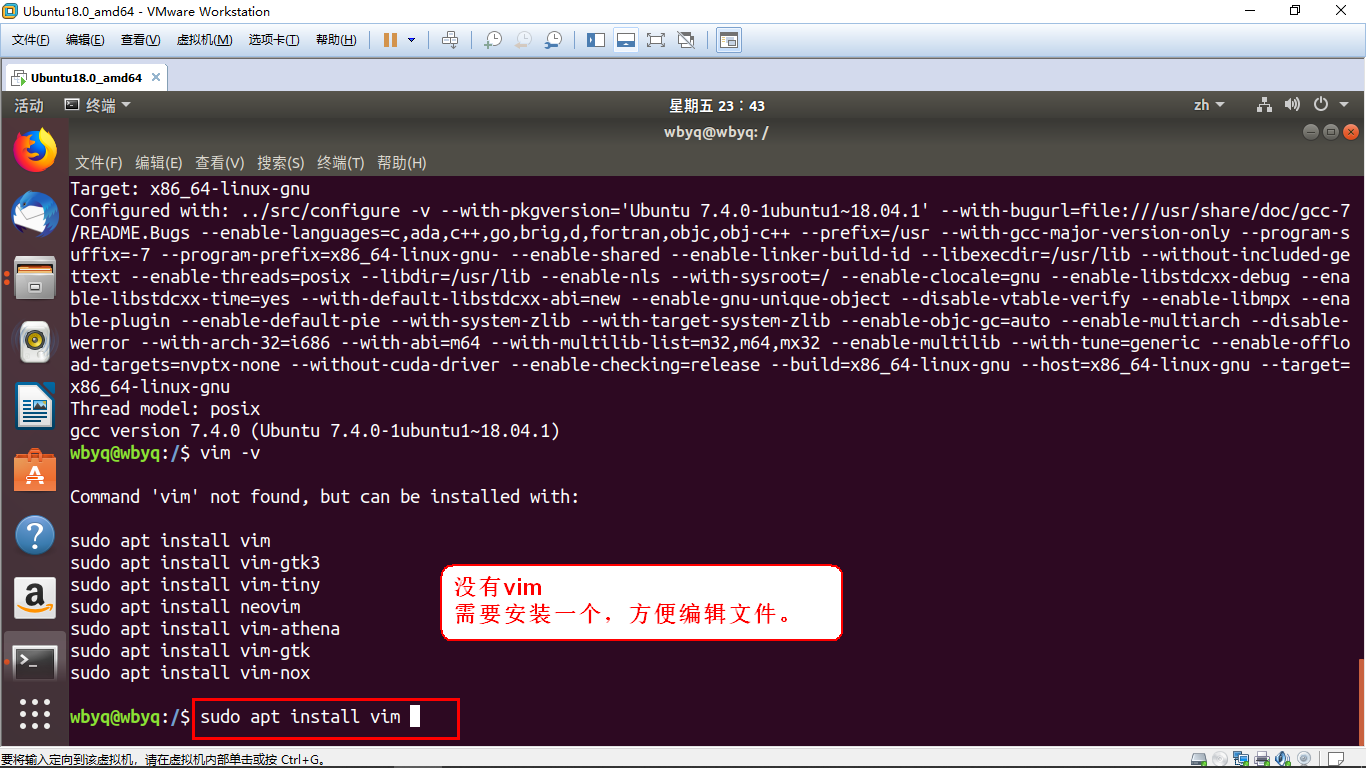

注意，安裝Qt之前要先安裝以下工具（如果之前安裝了就不用再安裝了）：

sudo apt install make
sudo apt install gcc
sudo apt install g++

Qt安裝包下載地址:http://download.qt.io/archive/qt/5.12/5.12.6/

2.4 Qt編譯常見問題解決

如果在編譯運行程序時， 提示缺少 cannot find -lGL 庫報錯， 可以按照下面方法解決：
在命令行執行： locate libGL.so //這一步是查看本地系統里有沒有這個庫
/usr/lib/x86_64-linux-gnu/mesa/libGL.so.1 //如果提示這兩行， 說明系統有這個庫
/usr/lib/x86_64-linux-gnu/mesa/libGL.so.1.2.0
下面只需要做一個鏈接即可：
sudo ln -s /usr/lib/x86_64-linux-gnu/mesa/libGL.so.1 /usr/lib/libGL.so
如果系統里沒有查找到庫， 就在命令行敲下面命令進行在線安裝：
sudo apt-get install libgl1-mesa-dev

三、代碼設計

3.1 地圖API調用

下面使用Qt的網絡模塊來發送HTTP請求，并使用Qt的GUI模塊來顯示地圖圖片。 需要在百度地圖開放平臺上注冊應用程序，并獲取到百度地圖API密鑰（AK）。

// mainwindow.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QNetworkAccessManager>
#include <QNetworkRequest>
#include <QNetworkReply>
#include <QImage>
#include <QLabel>

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private slots:
    void onMapImageReceived(QNetworkReply *reply);

private:
    QLabel *mapLabel;
    QNetworkAccessManager *networkManager;
};

#endif // MAINWINDOW_H
cppCopy Code// mainwindow.cpp
#include "mainwindow.h"
#include <QUrl>

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
{
    mapLabel = new QLabel(this);
    mapLabel->setGeometry(10, 10, 600, 400);  // 設置地圖圖片顯示位置和大小

    networkManager = new QNetworkAccessManager(this);
    connect(networkManager, &QNetworkAccessManager::finished, this, &MainWindow::onMapImageReceived);

    QString mapUrl = "http://api.map.baidu.com/staticimage/v2";
    QUrl url(mapUrl);
    url.addQueryItem("ak", "your_baidu_map_api_key");  // 替換為你的百度地圖API密鑰
    url.addQueryItem("center", "北京");  // 地圖中心位置
    url.addQueryItem("width", "600");  // 圖片寬度
    url.addQueryItem("height", "400");  // 圖片高度
    url.addQueryItem("zoom", "11");  // 縮放級別

    QNetworkRequest request(url);
    networkManager->get(request);
}

MainWindow::~MainWindow()
{
}

void MainWindow::onMapImageReceived(QNetworkReply *reply)
{
    if (reply->error() == QNetworkReply::NoError) {
        QByteArray imageData = reply->readAll();
        QImage mapImage;
        mapImage.loadFromData(imageData);
        mapLabel->setPixmap(QPixmap::fromImage(mapImage));
    } else {
        qDebug() << "Error: " << reply->errorString();
    }

    reply->deleteLater();
}

創建了一個MainWindow類，其中包含一個用于顯示地圖圖片的QLabel和一個QNetworkAccessManager用于發送HTTP請求。在構造函數中，通過QUrl構建了百度地圖API接口的URL，并添加了必要的參數，例如地圖中心位置、圖片大小和縮放級別。使用QNetworkRequest發送了一個GET請求，并在onMapImageReceived槽函數中處理收到的地圖圖片數據，并將其顯示在QLabel上。

3.2 導航提示音播放

使用alsa-lib庫在Linux下調用聲卡驅動來播放聲音。

#include <stdio.h>
#include <unistd.h>
#include <fcntl.h>
#include <alsa/asoundlib.h>

#define BUFFER_SIZE 1024

int main(int argc, char *argv[])
{
    int err;
    int fd;
    snd_pcm_t *pcm_handle;
    snd_pcm_hw_params_t *hw_params;
    unsigned int rate = 44100;
    unsigned int channels = 2;
    unsigned int buffer_time = 500000;  // 500ms
    unsigned int period_time = 100000;  // 100ms
    snd_pcm_uframes_t buffer_size;
    snd_pcm_uframes_t period_size;
    char *buffer;

    buffer = (char *)malloc(BUFFER_SIZE);
    if (!buffer) {
        printf("Error: Failed to allocate memory.n");
        return -1;
    }

    // 打開PCM設備
    err = snd_pcm_open(&pcm_handle, "default", SND_PCM_STREAM_PLAYBACK, 0);
    if (err < 0) {
        printf("Error: Failed to open PCM device. %sn", snd_strerror(err));
        return -1;
    }

    // 配置PCM設備參數
    snd_pcm_hw_params_alloca(&hw_params);
    err = snd_pcm_hw_params_any(pcm_handle, hw_params);
    if (err < 0) {
        printf("Error: Failed to get PCM device parameters. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_access(pcm_handle, hw_params, SND_PCM_ACCESS_RW_INTERLEAVED);
    if (err < 0) {
        printf("Error: Failed to set PCM device access mode. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_format(pcm_handle, hw_params, SND_PCM_FORMAT_S16_LE);
    if (err < 0) {
        printf("Error: Failed to set PCM device sample format. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_channels(pcm_handle, hw_params, channels);
    if (err < 0) {
        printf("Error: Failed to set PCM device channel count. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_rate_near(pcm_handle, hw_params, &rate, 0);
    if (err < 0) {
        printf("Error: Failed to set PCM device sample rate. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_buffer_time_near(pcm_handle, hw_params, &buffer_time, 0);
    if (err < 0) {
        printf("Error: Failed to set PCM device buffer time. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params_set_period_time_near(pcm_handle, hw_params, &period_time, 0);
    if (err < 0) {
        printf("Error: Failed to set PCM device period time. %sn", snd_strerror(err));
        return -1;
    }
    err = snd_pcm_hw_params(pcm_handle, hw_params);
    if (err < 0) {
        printf("Error: Failed to set PCM device parameters. %sn", snd_strerror(err));
        return -1;
    }

    // 獲取PCM設備緩沖區大小和周期大小
    err = snd_pcm_get_params(pcm_handle, &buffer_size, &period_size);
    if (err < 0) {
        printf("Error: Failed to get PCM device buffer and period sizes. %sn", snd_strerror(err));
        return -1;
    }

    // 打開音頻文件
    fd = open(argv[1], O_RDONLY);
    if (fd < 0) {
        printf("Error: Failed to open audio file.n");
        return -1;
    }

    // 播放音頻
    while (1) {
        long frames = read(fd, buffer, BUFFER_SIZE);
        if (frames == 0) {  // 播放完成
            break;
        } else if (frames < 0) {  // 讀取錯誤
            printf("Error: Failed to read audio data.n");
            break;
        }
        while (frames > 0) {
            long n = snd_pcm_writei(pcm_handle, buffer, frames);
            if (n < 0) {  // 發生錯誤，重新配置PCM設備
                printf("Error: Failed to write audio data to PCM device. %sn", snd_strerror(n));
                snd_pcm_prepare(pcm_handle);
            } else {
                frames -= n;
                buffer += n * channels * 2;  // 每個采樣點為16位（2字節），乘以通道數
            }
        }
    }

    // 關閉PCM設備和音頻文件
    snd_pcm_close(pcm_handle);
    close(fd);
    free(buffer);

    return 0;
}

使用alsa-lib庫來調用Linux聲卡驅動來播放聲音。

（1）打開PCM設備并配置參數，然后通過snd_pcm_get_params函數獲取緩沖區大小和周期大小。

（2）打開音頻文件并循環讀取文件中的數據，每次將一定數量的數據寫入PCM設備進行播放。在播放過程中，如果發生錯誤們需要重新配置PCM設備并重新開始播放。

3.3 GPS導航模塊

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <errno.h>
#include <libserialport.h>

void parse_gps_data(char *data) {
    char *token;
    token = strtok(data, ",");
    int count = 0;
    double latitude, longitude;

    while (token != NULL) {
        if (count == 2) { // 緯度數據在第3個字段
            latitude = atof(token);
        } else if (count == 4) { // 經度數據在第5個字段
            longitude = atof(token);
        }

        token = strtok(NULL, ",");
        count++;
    }

    printf("Latitude: %f, Longitude: %fn", latitude, longitude);
}

int main() {
    struct sp_port *port;
    int err;

    // 打開串口
    err = sp_get_port_by_name("/dev/ttyUSB0", &port);
    if (err != SP_OK) {
        fprintf(stderr, "Error: Failed to open serial portn");
        return -1;
    }

    err = sp_open(port, SP_MODE_READ);
    if (err != SP_OK) {
        fprintf(stderr, "Error: Failed to open serial port for readingn");
        sp_free_port(port);
        return -1;
    }

    // 設置串口參數
    struct sp_port_config *config;
    sp_new_config(&config);
    sp_set_config_baudrate(config, 9600);
    sp_set_config_bits(config, 8);
    sp_set_config_parity(config, SP_PARITY_NONE);
    sp_set_config_stopbits(config, 1);
    sp_set_config(port, config);

    // 讀取GPS數據
    char data[256];
    int bytes_read;
    while (1) {
        bytes_read = sp_input_waiting(port);
        if (bytes_read > 0) {
            sp_blocking_read(port, data, sizeof(data), 0);
            parse_gps_data(data);
        }
        usleep(100000); // 延時100ms
    }

    // 關閉串口
    sp_close(port);
    sp_free_port(port);

    return 0;
}

四、總結

隨著智能化和移動互聯網技術的飛速發展，車載導航定位系統已經成為現代駕駛不可或缺的一部分。本項目通過集成高性能的GEC6818開發板、北斗GPS模塊以及百度地圖API，成功設計并實現了一個功能全面、性能穩定的車載導航定位系統。

在項目實施過程中，注重用戶體驗和系統穩定性，通過Qt開發框架打造了直觀易用的操作界面，并實現了實時定位、地圖顯示、路線規劃、導航指引以及語音提示等核心功能。同時，系統的模塊化設計和開放式架構保證了其易于維護和擴展，能夠隨時適應市場和用戶需求的變化。

通過本項目的實施，不僅提升了車載導航系統的技術水平，也為用戶提供了更加便捷、智能的出行體驗。
