近期，芯片燒錄領域的領導者昂科技術推出其燒錄軟件的重大版本更新。在新版本發布之際，公司同步宣布新增多款兼容芯片型號，其中包括芯必達微電子開發的IM941KALBL車規微控制器。該芯片已成功完成與昂科旗艦產品AP8000芯片燒錄程序工具的技術適配，此舉顯著增強了AP8000系列設備的芯片兼容性和行業應用范圍。
IM941KALBL是一款基于Cortex-M0+內核的高性能車規級微控制器，專門針對汽車執行器和傳感器控制的技術需求進行了優化設計，以滿足增強的信息安全、豐富的連接性和功能安全要求。該產品針對三相無刷電機集成了HAU硬件加速單元，支持乘除法，三角函數以及開方根運算，極大縮短電機FOC算法運行時間，提升電機控制效率。同時在功耗方面做了極大優化，運行電流和休眠電流分別只有12mA和10uA，只有同類產品的50%，以適應新能源車嚴苛的能耗要求。
關鍵特性
-符合AEC-Q100 Grade 1標準，工作溫度范圍為-40℃至125 ℃
-符合ISO 26262 ASIL-B等級功能安全標準
-32位Arm?Cortex?-M0+內核，CPU主頻48MHz
-1路CAN FD，3路UART LIN，2路SPI，2路I2C
-20通道12位1Mbps ADC，24通道16位PWM，支持死區插入和故障檢測功能
-256KB Flash，64KB Data Flash，10萬次擦寫次數，32KB SRAM，均支持 ECC
-支持LQFP64, LQFP48, QFN32三種封裝
亮點
-功能安全：符合ASIL-B標準，保障安全可靠應用
-高性能：Cortex-M0+內核，48MHz主頻，處理復雜任務更高效
-高效電機控制：HAU模塊加速FOC算法，提升控制效率
-充足存儲：256KB Code Flash和64KB Data Flash，支持EEPROM功能
-高速通信：支持CAN-FD，滿足車載網絡需求
應用
-燈光控制
-獨立傳感器
-藍牙數字鑰匙
-座椅控制器
-電池管理
-低速行人報警器(AVAS)
-信息娛樂系統(輔助MCU)
-BLDC/PMSM電機控制

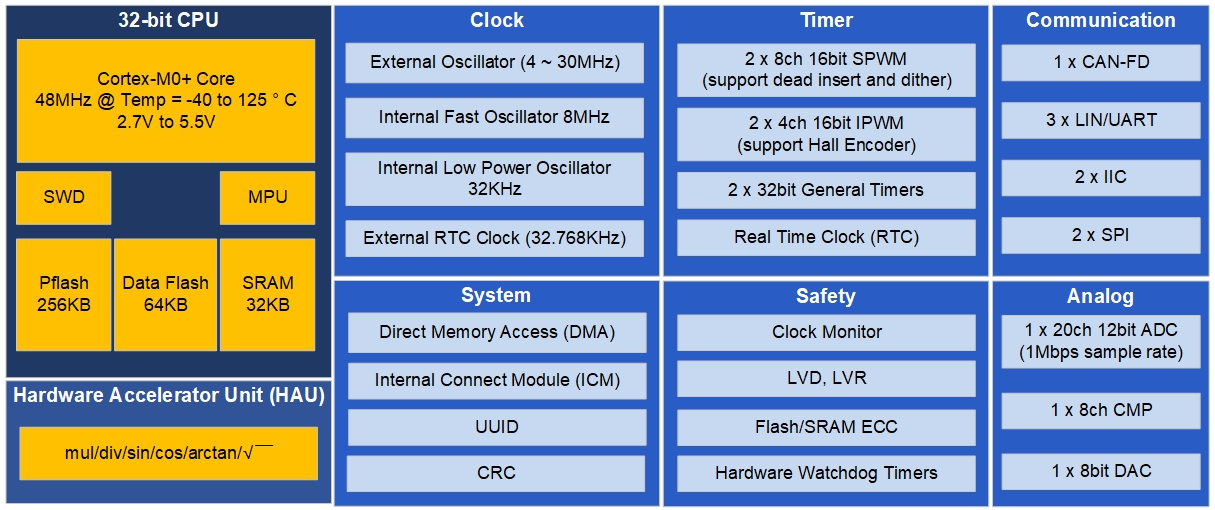

整體框圖
昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足芯必達微電子全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科安全燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。
AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
