名稱：洗衣機控制器VHDL代碼ego1開發板vivado軟件（代碼在文末下載）

軟件：VIVADO

語言：VHDL

代碼功能：

（1）設計一個洗衣機控制器，使洗衣機作如下運轉：定時啟動—〉正轉20秒—〉暫停10秒—〉反轉20秒—〉暫停10秒—〉定時不到，重復上面過程。

（2）若定時到，則停止，并發出提示信號。

（3）用兩個數碼管顯示洗滌的預置時間（15分鐘），按倒計時方式對洗滌過程作計時顯示，直到時間到停機；洗滌過程由開始信號開始。

（4）三只LED燈表示正轉、反轉、暫停三個狀態。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

代碼功能

（1）設計一個洗衣機控制器，使洗衣機作如下運轉：定時啟動—〉正轉20秒—〉暫停10秒—〉反轉20秒—〉暫停10秒—〉定時不到，重復上面過程。

（2）若定時到，則停止，并發出提示信號。

（3）用兩個數碼管顯示洗滌的預置時間（15分鐘），按倒計時方式對洗滌過程作計時顯示，直到時間到停機；洗滌過程由開始信號開始。

（4）三只LED燈表示正轉、反轉、暫停三個狀態。

2. 程序文件

3. 程序編譯

4. RTL圖（代碼框圖）

5. 管腳分配

6. Testbench

7. 仿真圖

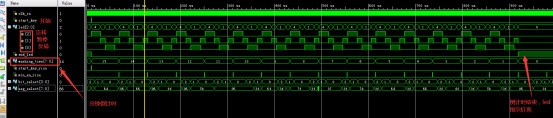

整體仿真圖

控制模塊

倒計時模塊

數碼管譯碼模塊

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?washing_machine?IS
???PORT?(
??????clk_in?????:?IN?STD_LOGIC;--100MHz
??????start_key??:?IN?STD_LOGIC;--啟動按鍵-BTNL
??????
??????led????????:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--正轉，反轉，暫停??LED?0?1?2
??????end_led????:?OUT?STD_LOGIC;--洗衣結束信號?LED?3
??????
??????bit_select??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--數碼管位選
??????seg_select??:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--數碼管段選
???);
END?washing_machine;
ARCHITECTURE?Behavioral?OF?washing_machine?IS
--譯碼器驅動電路模塊
Component?decoder?IS
PORT?(
clk_in?:?IN?STD_LOGIC?;
washing_time?:?IN?STD_LOGIC_VECTOR?(7?downto?0);
bit_select??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--數碼管位選
seg_select??:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--數碼管段選
);
end?Component?;
Component?subtraction?IS
PORT?(
clk_in??:?IN?STD_LOGIC;--50Hz
start_key_rise??:?IN?STD_LOGIC;
min_en_rise????:?IN?STD_LOGIC;
washing_time???:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)
);
end?Component?;
Component?Sequential_circuit?IS
PORT?(
clk_in?????:?IN?STD_LOGIC;--50Hz
start_key??:?IN?STD_LOGIC;--啟動按鍵
washing_time???:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);??????
led????????:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--正轉，反轉，暫停
end_led????:?OUT?STD_LOGIC;--洗衣結束信號
??????
start_key_rise_out????:?OUT?STD_LOGIC;
min_en_rise_out???:?OUT?STD_LOGIC
);
end?Component?;
???SIGNAL?washing_time????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";--預置洗衣時間15分鐘
???
???SIGNAL?start_key_rise??????:?STD_LOGIC:='0';
???SIGNAL?min_en_rise?????????:?STD_LOGIC:='0';???
???
???SIGNAL?duanxuan2?????????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";
???SIGNAL?duanxuan1????????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";
BEGIN
--控制模塊
i_Sequential_circuit?:?Sequential_circuit?
port?map?(
clk_in?=>?clk_in,
start_key??=>?start_key,
washing_time?=>?washing_time,??????
led????=>?led,
end_led?=>?end_led,
??????
start_key_rise_out??=>?start_key_rise,
min_en_rise_out???=>?min_en_rise
);
--倒計時模塊
i_subtraction?:?subtraction
port?map?(
clk_in??=>?clk_in,
start_key_rise??=>?start_key_rise,
min_en_rise????=>?min_en_rise,
washing_time???=>?washing_time
);
--譯碼器驅動電路模塊???
i_decoder?:?decoder?
port?map?(
clk_in?=>?clk_in,
washing_time?=>?washing_time,
bit_select???=>bit_select,--數碼管位選
seg_select???=>seg_select--數碼管段選
);
???
END?Behavioral;

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=316
